工业软管





节选“3.6 软管的安装和操作”部分内容



3.6 软管的安装和操作



3.6.1 概述

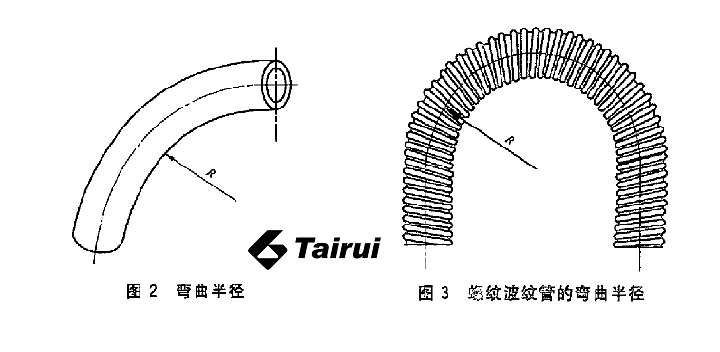

 每种类型的软管都有不同的弯曲半径。软管的标准通常包括对最小弯曲半径的要求。一根带有螺旋线增强层的50mm口径软管的最小弯曲半径要小于不带螺旋线的50mm口径的软管。无论一根波纹管是否带有螺旋线，其最小弯曲半径要小于外表“平整”的软管，见图2和图3。





软管安装时应小心谨慎。图4-图18给出了软管正确和错误的安装。软管长度应恰当，并且不宜再连接点处施加张力。如果软管安装有误，邻近固定连接处的弯曲应力将会过大。

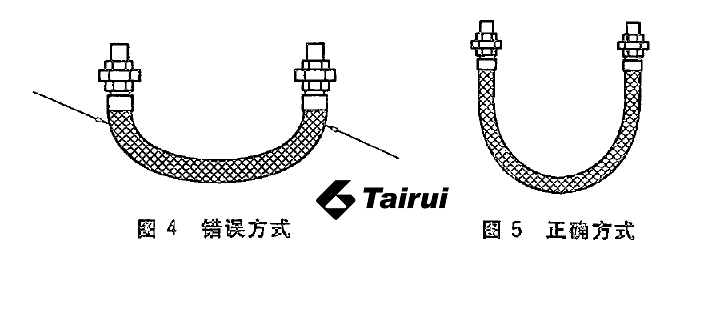

图4表示了错误的安装方式以及软管如何在邻近管接头处发生弯折。软管在此之后的使用寿命会大大缩短。图5中所示的软管的安装将会大大延长使用寿命。

应牢记的是，软管最薄弱点通常位于靠近接头的位置。安装时所需的软管的长度可以通过内径的6-10陪加上弯曲弧长来计算（见图5）。

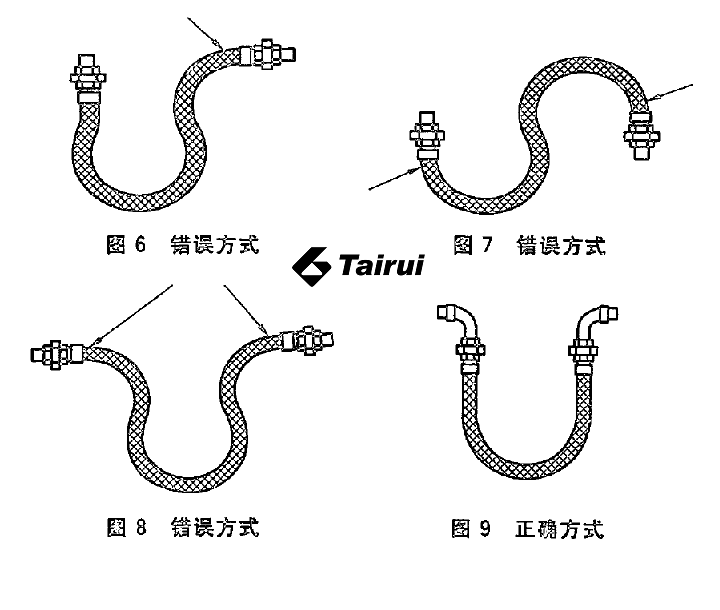

软管不宜如图6，图7和图8中所示方式安装。如果软管安装在震动强烈处，其使用寿命会更加降低。图9为正确的装配方式。当两个连接点都配以肘形连接时，会大大延长软管使用寿命。

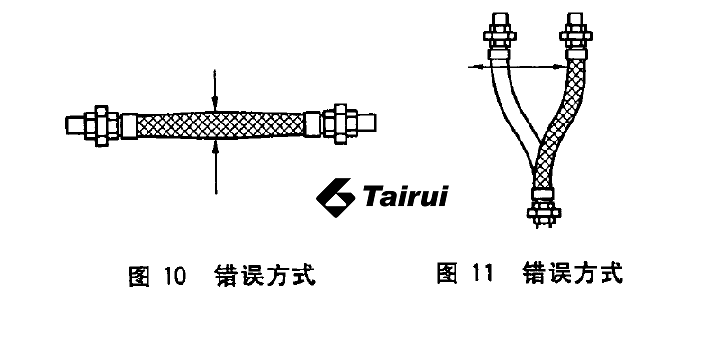

错误的安装可导致沿轴线纵向压缩。此种缺陷可在安装过程（如图10）和运动过程（如图11）中产生。

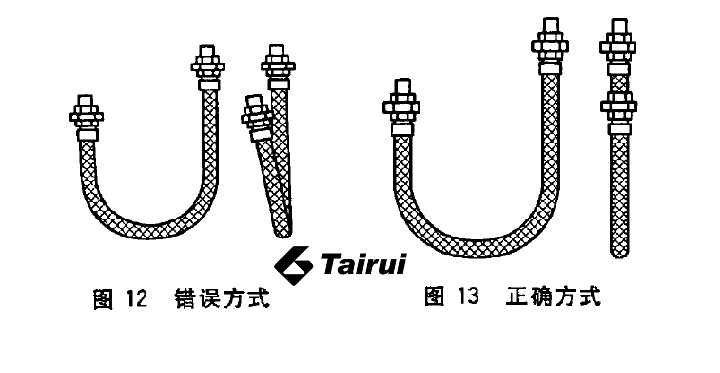

错误的安装方式通常产生软管的扭转运动，这将加速软管的破裂，如图13所示。应确保软管的中线平行，如图13，使运动方向位于相同平面内。

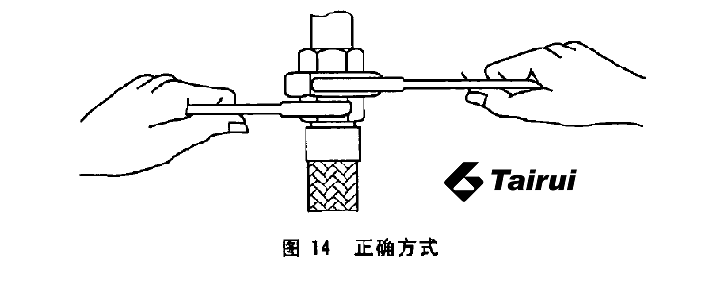

旋转可造成扭曲，配螺纹接头的软管则更容易扭曲。因此装配时，宜用另一个扳子夹持固定。如图14，可避免扭曲。

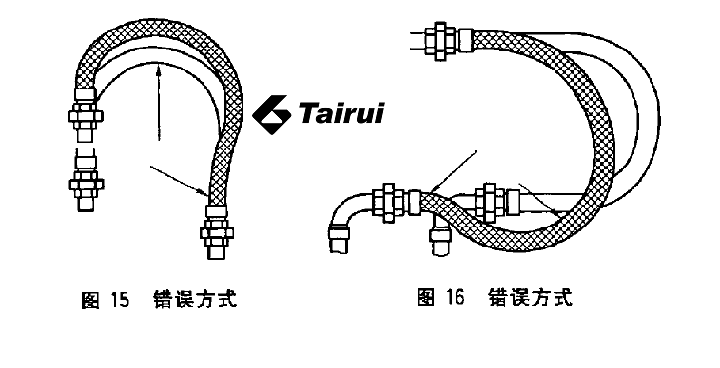

图15和图16均为错误的安装方式。

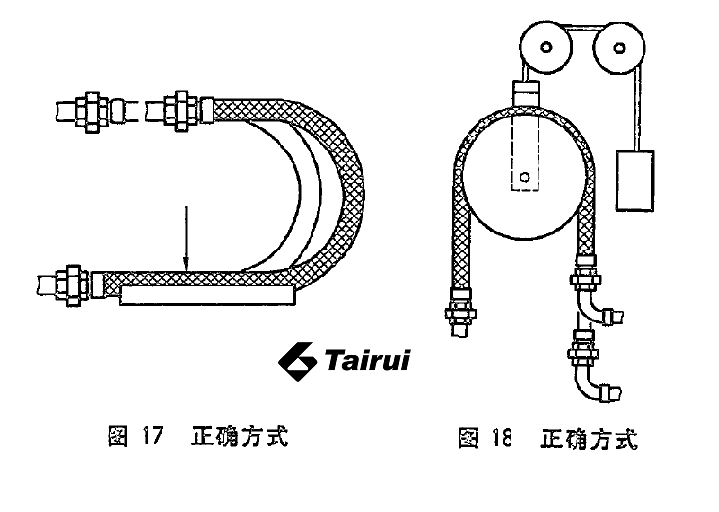

如果能提供支撑，则可避免软管的形变和扭矩，如图17和图18所示。

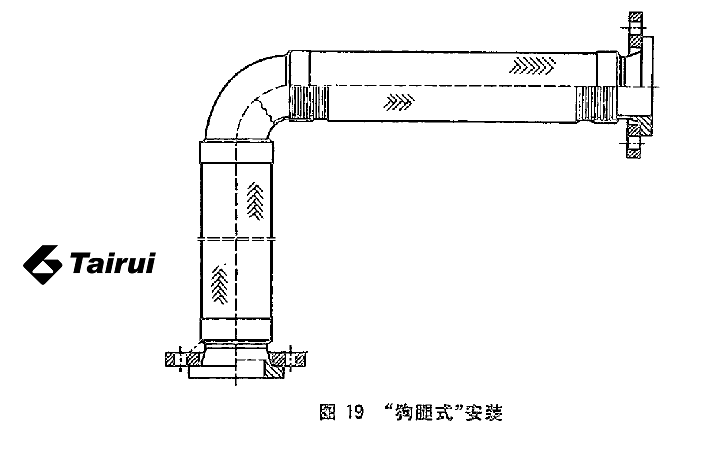

在管线系统种，安装两个“永久”法兰使螺栓孔精确排列成一直线并不容易。为了防止带法兰接头的软管发生扭转，软管宜装配“旋转”（绕轴旋转）法兰。直径超过50mm的软管可带一条跨其全长的色带，称为”纵向“色带。此色带可显示软管再安装过程种是否发生扭转。如果扭转则将软管卸下，再重新安装。使用时，软管有时不得不同时处于水平和竖直运动中。这时软管内产生的扭矩将是致命的伤害。正确的安装方式可称为”狗腿式“，即在两根软管间用一个90度的肘形金属弯管连接（见图19）。





原理是，软管的一条”腿“吸收了另一条”腿“的扩张，反之亦然。软管也可彼此缓和从而吸收不位于同一平面的局部运动。



任何软管都无法承受无限制的弯曲。软管不能减缓轴向力且不可被扭曲。应避免剧烈的弯曲。如果以规律的周期频繁发生弯曲，则应严格符合制造商给出的最小弯曲半径，应特别注意，最小弯曲半径值随操作温度和压力增高而变大。



安装时，连接到软管的管线应给予充分的支撑，绝不可让软管承受其重力，因为这可导致增强编织层”扭曲“进而无法支撑增强层下面的软管壁抵抗内部压力。



以上为标准节选内容。
